تفاوت، مزایا و معایب پنلهای Edge Lit و Back Lit
1- LED PANEL EDGE-LIT: در این نوع پنل منبع نور (چیپ) در دیوارهها قرار دارد و نور غیرمستقیم و کاملا یکنواخت حاصل از بازتابشهای مکرر از صفحه ساتع میشود.
2- LED PANEL BACK-LIT: در این نوع پنل، منبع نور در پشت پنل قرار دارد و نور مستقیم و درخشانتری ساتع میکند. تفاوت ظاهری این پنل با پنل EDGE-LIT در ضخامت میباشد که در پنلهای BACK-LIT به منظور ایجاد نور یکنواختتر فاصله بین منبع نور و صفحه، بیشتر از پنلهای EDGE-LIT میباشد.
شماتیک مقایسه تابش نور از لامپهای سنتی و پنلها
مزایا و معایب پنل Edge Lit و Back Lit
1- LED PANEL EDGE-LIT:
مزایا:
1- دارای نور یکنواخت و غیرمستقیم
2- امکان نصب بر روی سقف، دیوار و آویز
3- دارای ضخامت پایینتر نسبت به BACK-LIT
معایب:
1- بالاتر بودن قیمت در مقایسه با BACK-LIT
2- پائین بودن بازده نوری (Lm/W)
3- پائینتر بودن درخشندگی
2- LED PANEL BACK-LIT:
مزایا:
1- دارای قیمت پایینتر نسبت به EDGE-LIT
2- بالا بودن بازده نوری (Lm/W) و در نتیجه مصرف انرژی کمتر
3- دارای درخشندگی بالا
4- دارای نور مستقیم و کنتراست بالا
معایب:
1- عدم امکان نصب بر روی دیوار و آویز
2- یکنواختی نور کمتری نسبت به EDGE-LIT
3- ضخامت بیشتر نسبت به EDGE-LIT
کاربُرد:
• مناسب برای روشنایی عمومی منازل مسکونی و محیطهای تجاری، هتلها، فروشگاهها و موزهها، رستورانها و بیمارستانها
شرایط استفاده:
• قابل استفاده در شرایط محیطی سرد، خشک و مرطوب
• اطمینان حاصل نماییدکه نصب یا تعویض این محصول در گستره ولتاژ مناسب صورت گرفته است.
• این محصول را با تجهیزات کنترلکننده نور (Dimmer) استفاده نکنید.
• در زمان نصب، تعویض و تمیز کردن محصول، جریان برق را قطع نمایید.
• از جداسازی اجزاء، تعمیر و یا تغییر در محصول خودداری نمایید.
• این محصول را در مجاورت اشیاء قابل اشتعال همچون کاغذ یا پارچه قرار ندهید.
• در مکانهای با احتمال ریزش آب و یا در دمای بسیار بالا استفاده نشود.
• از تماس دست با محصول در زمان روشن بودن و یا اندک زمانی پس از خاموشی به سبب حرارت بالا خودداری شود.
• این محصول را در فضای کاملا بسته نصب ننمایید.
• صرفهجویی انرژی بیش از %85 در مصرف برق
• دارای طول عمر بیش از25000 ساعت، 25 برابر لامپهای رشتهای و 3 برابر لامپهای کممصرف
• دوستدار محیط زیست به دلیل عاری بودن از مواد سمی جیوه، سرب و گازهای شیمیایی و منطبق بر استاندارد بینالمللی RoHS
• کاهش انتشارگازهای گلخانهای
• فاقد پرتوهای فرابنفش و فروسرخ
• نور بدون لرزش و سوسو (Flicker Free) و کاهش خستگی چشم
ویژگیها:
• بازده نوری و ضریب حفظ شارنوری بالا
• طول عمر بسیار بالا
• روشن شدن سریع و آنی
• طراحی جذاب و کاربردی
• دارای عملکرد بسیار مطلوب در هوای سرد و دماهای پایین
• داشتن استحکام مکانیکی و آسیبپذیری کم
• مقاوم در برابر قطع و وصل مکرر برق و کلیدزنی در مقایسه با لامپهای کممصرف و فلورسنت
• حساسیت کم نسبت به نوسانات، تغییرات ولتاژ شبکه و دمای محیط به دلیل بهرهگیری از راهانداز الکترونیکی جریان ثابت مبتنی بر IC
• مجهز به بدنه آلومینیومی گرماگیر (Heat Sink) و برد فلزی (MCPCB) جهت
بالابردن ضریب انتقال حرارت در راستای افزایش طول عمر LED Chip
• مجهز به Constant Current IC Driver جهت افزایش عمر و کارکرد درایور الکترونیک و منبع نوری LED
مشخصات فنی | |
---|---|

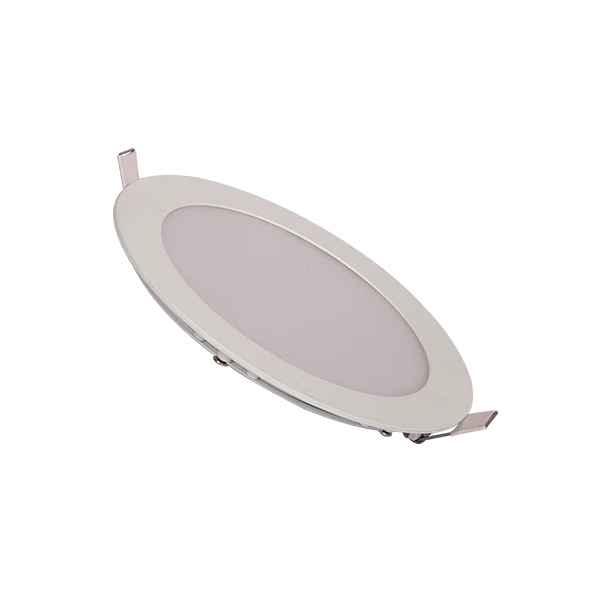

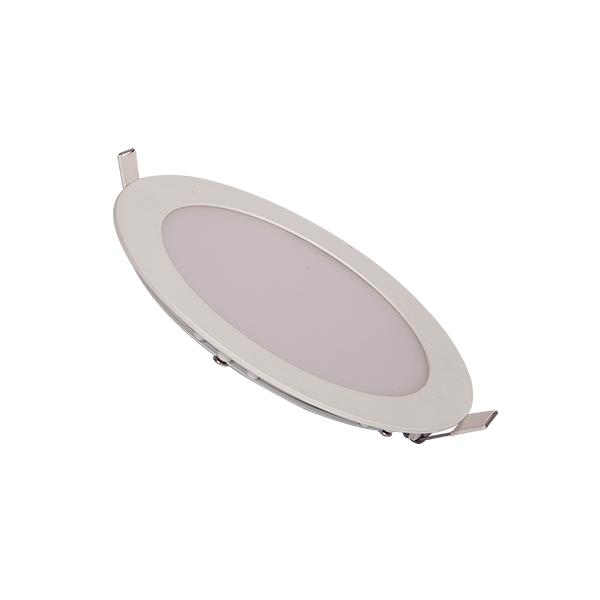

نام محصول | چراغ سقفی باریک(اسلیم) گرد 12 وات | Edge Light |
شکل محصول | گرد |
توان (W) | 12 |
ولتاژ (V) | 230 |
فرکانس (Hz) | 50 |
جریان (mA) | 105 |
شارنوری (lm) | 910 |
بهره نوری (Lm/W) | 76< |

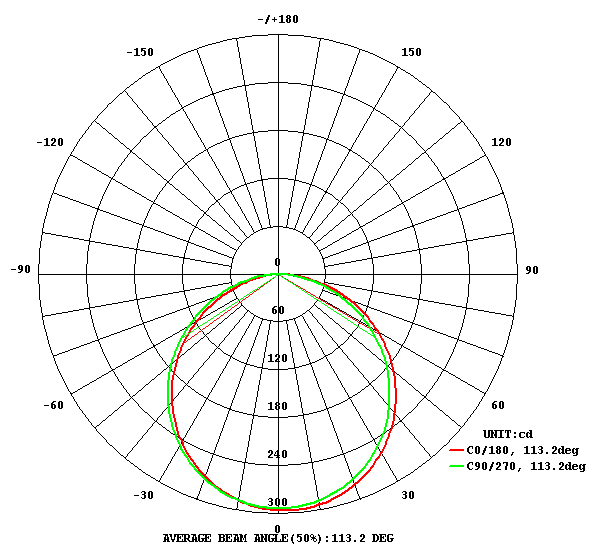

زاویه تابش (deg) | 110 |
رنگ نور | آفتابی - مهتابی |
دمای رنگ آفتابی (k) | 2940 |
دمای رنگ مهتابی (k) | 6400 |
کد فتومتری آفتابی | 730/778 |
کد فتومتری مهتابی | 765/778 |
شاخص نمود رنگ | 70< |
ضریب جابجایی | 0.7≤ |
شدت نور | 300< |
میزان خرابی (Lx Fy) | L80 F51 |
دمای کارکرد (℃) | 20- الی 40+ |
دمای بحرانی (℃) | tc < 65 |
نوع تکنولوژی LED | SMD |
طول عمر (hrs) | 25000 |
مدت گارانتی | 18 ماه |
رتبه انرژی | +A |
مصرف انرژی (Wh) | 12 |

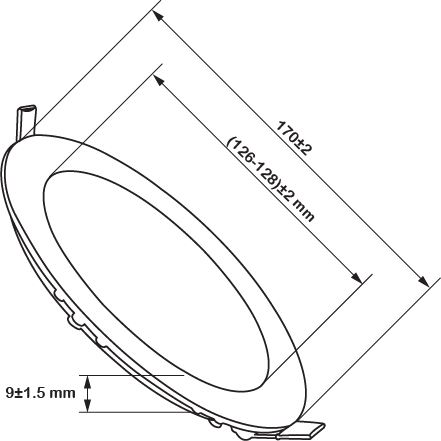

مشخصات ابعادی و بسته بندی | |
ارتفاع (H) | 10mm |
قطر/ طول داخلی (ID) | 130mm |
قطر/ طول خارجی (OD) | 171mm |
سایز برش | مینیمم: 159mm | ماکزیمم: 165mm |
تعداد در کارتن | 12 |
مشخصات لوازم جانبی | |
نوع قاب | - |
قطر | - |
ارتفاع | - |
تعداد در کارتن | - |
کاربرد | |
فضای مورد استفاده | اتاق نشیمن | اتاق مطالعه | آشپزخانه | اتاق خواب | اتاق کنفرانس | فضای اداری | فضای عمومی | فروشگاه | ویترین مغازه | نمایشگاه | خطوط تولید یا مونتاژ | انبار |
IEC60598-1: Luminaires- Part 1: General requirements and tests
IEC61347-1: Lamp Control gear – part 1: General and safety requirements
IEC62722-2: Luminaire performance-Part 2- 1: Particular requirements for LED luminaires
IEC62471: Photo biological safety of lamps and systems
IEC60838-2-2: Miscellaneous lamp holders- Part 2-2: Particular requirements- Connectors for LED-modules
IEC62031: LED modules for general lighting – Safety specifications
IEC62384: DC or AC supplied electronic control gear for LED modules- Performance requirements
IEC62717: LED modules for general lighting- Performance requirements
IEC61347-2-13: lamp control gear – Part 2-13: Particular requirements for d.c. or a.c. supplied electronic control gear for LED modules
IEC60227: Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V-Part 1: General requirements
