معرفی محصول:تفاوت، مزایا و معایب پنل‌های Edge Lit و Back Lit
1- LED PANEL EDGE-LIT: در این نوع پنل منبع نور (چیپ) در دیواره‌ها قرار دارد و نور غیرمستقیم و کاملا یکنواخت حاصل از بازتابش‌های مکرر از صفحه ساتع می‌شود.
2- LED PANEL BACK-LIT: در این نوع پنل، منبع نور در پشت پنل قرار دارد و نور مستقیم و درخشان‌تری ساتع می‌کند. تفاوت ظاهری این پنل با پنل EDGE-LIT در ضخامت می‌باشد که در پنل‌های BACK-LIT به منظور ایجاد نور یکنواخت‌تر فاصله بین منبع نور و صفحه، بیشتر از پنل‌های EDGE-LIT می‌باشد.
شماتیک مقایسه تابش نور از لامپ‌های سنتی و پنل‌ها
مزایا و معایب پنل Edge Lit و Back Lit
1- LED PANEL EDGE-LIT:
مزایا:
1- دارای نور یکنواخت و غیرمستقیم
2- امکان نصب بر روی سقف، دیوار و آویز
3- دارای ضخامت پایین‌تر نسبت به BACK-LIT
معایب:
1- بالاتر بودن قیمت در مقایسه با BACK-LIT
2- پائین بودن بازده نوری (Lm/W)
3- پائین‌تر بودن درخشندگی
2- LED PANEL BACK-LIT:
مزایا:
1- دارای قیمت پایین‌تر نسبت به EDGE-LIT
2- بالا بودن بازده نوری (Lm/W) و در نتیجه مصرف انرژی کمتر
3- دارای درخشندگی بالا
4- دارای نور مستقیم و کنتراست بالا
معایب:
1- عدم امکان نصب بر روی دیوار و آویز
2- یکنواختی نور کمتری نسبت به EDGE-LIT
3- ضخامت بیشتر نسبت به EDGE-LIT
لوازم جانبی چراغ سقفی توکار گرد 18 وات | مدل سروش: Back Light:

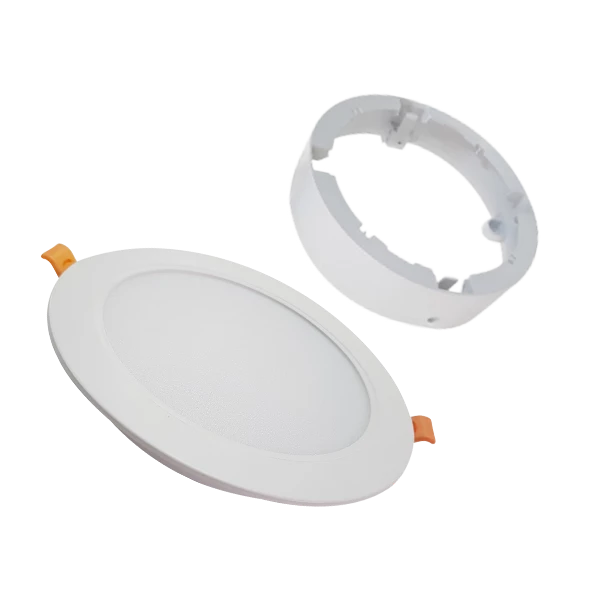

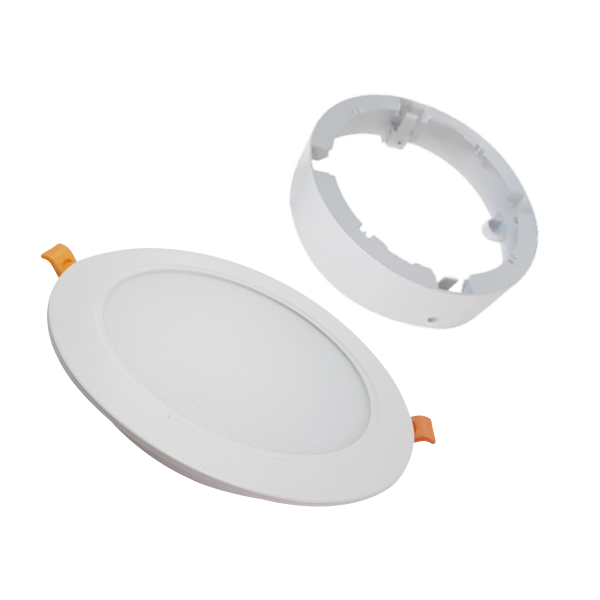

قاب تبدیل چراغ سقفی توکار به روکار مدل سروش Back Light:
قاب تبدیل پنل توکار به روکار مدل سروش پارس شهاب برای تبدیل پنل‌های توکار مدل سروش به روکار مورد استفاده قرار می‌گیرد. این قاب سبب می‌شود بدون نیاز به ایجاد تغییر در ساختار محل نصب و هیچ‌گونه برشی چراغ‌های توکار به صورت روکار در سقف آسان و سریع نصب گردد.
کاربُرد:
• مناسب برای روشنایی عمومی منازل مسکونی و محیط‌های اداری و تجاری، هتل‌ها، فروشگاه‌ها و موزه‌ها.
شرایط استفاده:
• قابل استفاده در شرایط محیطی سرد، خشک و مرطوب
• اطمینان حاصل نماییدکه نصب یا تعویض این محصول در گستره ولتاژ مناسب صورت گرفته است.
• این محصول را با تجهیزات کنترل‌کننده نور (Dimmer) استفاده نکنید.
• در زمان نصب، تعویض و تمیز کردن محصول، جریان برق را قطع نمایید.
• از جداسازی اجزاء، تعمیر و یا تغییر در محصول خودداری نمایید.
• این محصول را در مجاورت اشیاء قابل اشتعال همچون کاغذ یا پارچه قرار ندهید.
• در مکان‌های با احتمال ریزش آب و یا در دمای بسیار بالا استفاده نشود.
• از تماس دست با محصول در زمان روشن بودن و یا اندک زمانی پس از خاموشی به سبب حرارت بالا خودداری شود.
• این محصول را در فضای کاملا بسته نصب ننمایید.
• صرفه‌جویی انرژی بیش از %85 در مصرف برق
• دارای طول عمر بیش از25000 ساعت، 25 برابر لامپ‌های رشته‌ای و 3 برابر لامپ‌های کم‌مصرف
• دوستدار محیط زیست به دلیل عاری بودن از مواد سمی جیوه، سرب و گازهای شیمیایی و منطبق بر استاندارد بین‌المللی RoHS
• کاهش انتشارگازهای گلخانه‌ای
• فاقد پرتوهای فرابنفش و فروسرخ
• نور بدون لرزش و سوسو (Flicker Free) و کاهش خستگی چشم
ویژگی‌ها:
• بازده نوری و ضریب حفظ شارنوری بالا
• طول عمر بسیار بالا
• روشن شدن سریع و آنی
• طراحی جذاب و کاربردی
• دارای عملکرد بسیار مطلوب در هوای سرد و دماهای پایین
• داشتن استحکام مکانیکی و آسیب‌پذیری کم
• مقاوم در برابر قطع و وصل مکرر برق و کلیدزنی در مقایسه با لامپ‌های کم‌مصرف و فلورسنت
• حساسیت کم نسبت به نوسانات، تغییرات ولتاژ شبکه و دمای محیط به دلیل بهره‌گیری از راه‌انداز الکترونیکی جریان ثابت مبتنی بر IC
• مجهز به بدنه آلومینیومی گرماگیر (Heat Sink) و برد فلزی (MCPCB) جهت
بالابردن ضریب انتقال حرارت در راستای افزایش طول عمر LED Chip
• مجهز به Constant Current IC Driver جهت افزایش عمر و کارکرد درایور الکترونیک و منبع نوری LED
| مشخصات فنی | |
|---|---|
| نام محصول | چراغ سقفی باریک(اسلیم) گرد 18 وات | مدل سروش | Back Light |
| توان (W) | 18 |
| ولتاژ (V) | 230 |
| فرکانس (Hz) | 50 |
| جریان (mA) | 140 |
| ضریب جابجایی | 0.7≤ |
| شارنوری (lm) | 1480 |
| شدت نور | 500< |
| رنگ نور | آفتابی- مهتابی |
| دمای رنگ آفتابی (k) | 2940 |
| دمای رنگ مهتابی (k) | 6400 |
| شاخص نمود رنگ | 80< |
| کد فتومتری آفتابی | 830/778 |
| کد فتومتری مهتابی | 865/778 |

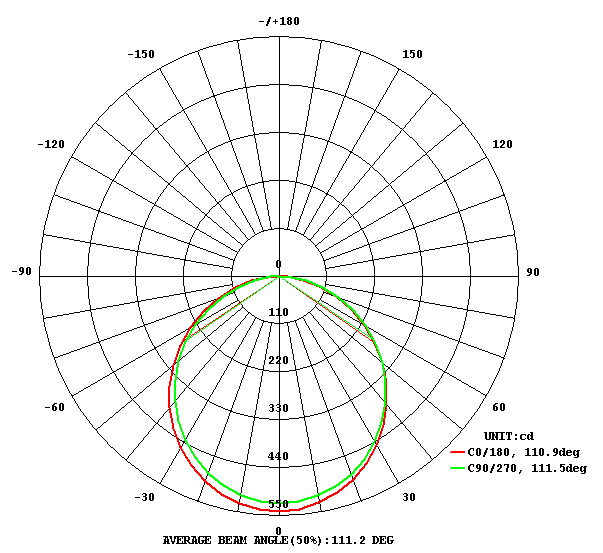

| زاویه تابش (deg) | 110 |
| میزان خرابی (Lx Fy) | L80 F50 |
| دمای کارکرد (℃) | 20- الی 40+ |
| دمای بحرانی (℃) | tc <95°C |
| نوع تکنولوژی LED | SMD |
| طول عمر (hrs) | 25000 |
| مدت گارانتی | 18 ماه |
| رتبه انرژی | +A |
| مصرف انرژی (Wh) | 18 |
| مشخصات ابعادی و بسته بندی | |
| ارتفاع (H) | 25.5mm |
| قطر خارجی(OD) | 170mm |
| قطر داخلی(ID) | 128mm |
| سایز برش | مینیمم: 141mm | ماکزیمم: 159mm |
| تعداد در کارتن | 8 |
| کاربرد | |
| فضای مورد استفاده | اتاق نشیمن | اتاق مطالعه | آشپزخانه | اتاق خواب | پلکان یا راهرو | اتاق کنفرانس | فضای اداری | فضای عمومی | فروشگاه | ویترین مغازه | نمایشگاه | خطوط تولید یا مونتاژ | انبار |
| بهره نوری (Lm/W) | 82< |
| مشخصات لوازم جانبی | |
| نوع قاب | 18 وات |
| قطر | 170mm |
| ارتفاع | 41.5mm |
| تعداد در کارتن | 60 |
IEC60598-1: Luminaires- Part 1: General requirements and tests
IEC61347-1: Lamp Control gear – part 1: General and safety requirements
IEC62722-2: Luminaire performance-Part 2- 1: Particular requirements for LED luminaires
IEC62471: Photo biological safety of lamps and systems
IEC60838-2-2: Miscellaneous lamp holders- Part 2-2: Particular requirements- Connectors for LED-modules
IEC62031: LED modules for general lighting – Safety specifications
IEC62384: DC or AC supplied electronic control gear for LED modules- Performance requirements
IEC62717: LED modules for general lighting- Performance requirements
IEC61347-2-13: lamp control gear – Part 2-13: Particular requirements for d.c. or a.c. supplied electronic control gear for LED modules
IEC60227: Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V-Part 1: General requirements
